Kvaser接口板PCIcanx II HS（EAN:73-30130-00344-6）

Kvaser PCIcanx II HS
EAN:73-30130-00344-6

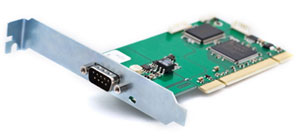

Kvaser PCIcanx II HS是用于PCI-X和PCI總線的單通道，高速CAN（控制器區域網絡）接口板。它具有用于卸載主CPU的板載微控制器，以及用于防止電壓尖峰的電流隔離。

Kvaser接口板PCIcanx II HS（EAN:73-30130-00344-6）

Kvaser PCIcanx II HS主要特點
快速簡單的即插即用安裝 - 無需開關。
符合PCI 2.3。
該電路板適用于3.3V PCI-X和3.3V和5V PCI總線。
與已停產的PCIcan II板完全軟件兼容。
通過快速DPRAM與PC進行通信。
CAN控制器是瑞薩M16C。
支持CAN 2.0 A和2.0 B（有源）。
符合ISO 11898的高速驅動電路，支持高達1 Mbit / s的比特率。
工業標準的9針D-SUB連接器。
根據CiA-DS102的引腳分配。
16 MHz的CAN振蕩器頻率。
CAN控制器和CAN驅動器之間的電隔離。
Kvaser PCIcanx II系列主板可以選配交換式CAN驅動程序，單線CAN。
包括免費的低調支架。

技術規格-Kvaser PCIcanx II HS

工作溫度	-40 - 85 °C
消息每秒接收	14000 mps
消息每秒發送	8000 mps
重量	100 g
長度	65 mm
高度	20 mm
通道	1
認證	CE, RoHS
接口	PCI
分類	PC INTERFACES, 通訊接口工具
系統	Win 10, Win Vista, Linux, Win 8, Win 7, Win XP
連接器	DSUB 9
緩存	板載緩存
電流隔離	是
錯誤幀生成	否
錯誤計數器讀取	是
靜音模式	是
聲響提示	否
電流消耗	約1W（200mA）
